鼎信智慧:输电线路分布式故障诊断装置双端行波定位技术解析

作者:小编 点击: 发布时间:2025-02-21 09:42

  今天,我们来聊聊输电线路分布式故障诊断装置双端行波定位技术如何实现高精度定位。

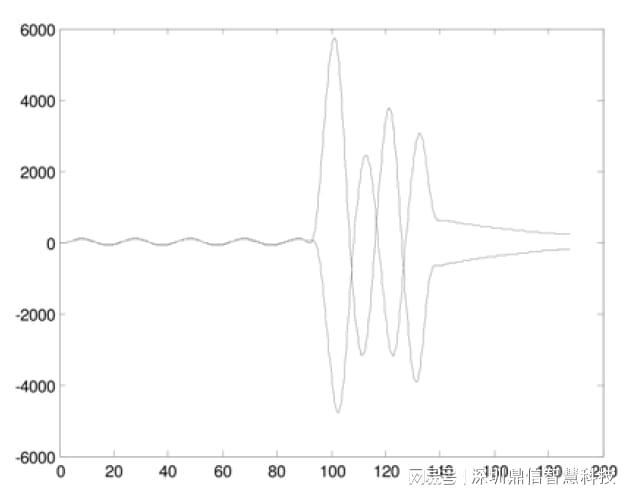

  双端行波定位技术基于行波在输电线路中的传播特性。当输电线路任意一点发生故障时,故障点产生的高频行波信号会沿着导线向两端迅速传播。由于行波传播速度接近光速,且不受线路参数变化的影响,因此利用行波信号进行故障定位具有高可靠性。

鼎信智慧:输电线路分布式故障诊断装置双端行波定位技术解析(图1)

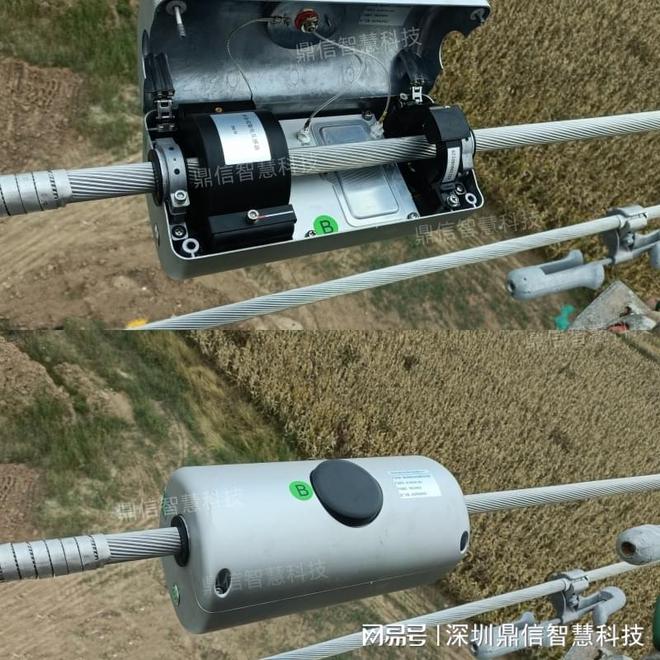

  双端行波定位技术要求在线路两端各安装一套(A、B、C三相)监测终端,准确记录行波到达两端的时间是实现高精度定位的关键。正常情况下,架空线km/ms,时间误差对应测距误差,因此需要专用的同步时间单元,如GPS/北斗授时单元,以控制故障测距误差。

鼎信智慧:输电线路分布式故障诊断装置双端行波定位技术解析(图2)

  分布式故障诊断装置的监测终端通过捕捉行波第一个波头,即故障产生的初始行波浪涌,可以确保时间测量的准确性,精确记录行波到达的时间,同步时钟标定误差不大于0.1μs,从而显著提高定位的精度。

  双端行波定位技术需要高速采样来捕捉行波信号,并对采集到的数据进行实时处理。如下:Kaiyun官方网站

  1、行波测距算法:行波测距的算法涉及行波的识别,其含有大量的高频分量,行波波头时间点的精确测量是影响测距精度的重要因素。精度较高的算法是采用相模变换得到受线路参数影响较小的线模分量,然后采用小波变换识别出行波波头。小波变换具有良好的消噪功能和分频特性,能准确捕捉到各次行波到达的时刻,比起相关算法来说其可靠性更高。

  2、‌优化定位算法‌:定位算法是双端行波定位技术的核心。通过考虑线路的分布参数、行波传播特性以及干扰信号的影响,可以优化定位算法,提高定位的准确性和稳定性。

鼎信智慧:输电线路分布式故障诊断装置双端行波定位技术解析(图3)

  ‌分布式结构‌:双端行波定位法通常采用分布式结构,将监测装置安装在线路导线上,可以实时采集线路中的行波信号。这种结构有助于提高系统的可靠性和灵活性。

  ‌高性能硬件‌:分布式故障诊断装置采用高性能硬件平台,包括高精度的时钟源、高速的数据采集与处理模块等,以确保系统的稳定性和精度。

  双端行波定位技术的高精度是通过高精度时钟同步、精确记录行波到达时间、数据处理与算法优化以及系统结构与硬件支持等多个方面共同实现的。这些因素共同作用,使得双端行波定位技术能够在电力系统中实现高精度的故障定位。
